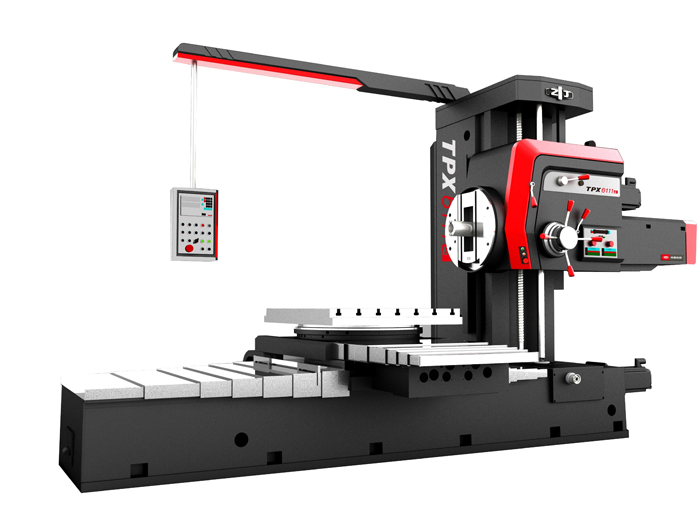

机床简介：
本系列机床工作性能以镗、铣为主，也可进行钻孔、扩孔、铰孔锪平面等多种工序加工；特别适宜多孔系，孔距要求较精确的箱型零件；带有固定平旋盘，平旋盘上的滑块可径向进给，能加工较大尺寸的孔，车外圆、平面、切槽等。
本机床可广泛应用于国防军工、航空航天、船舶、冶金、铁路机车车辆、汽车制造、工程机械、风能发电、矿山机械、纺织、印刷、轻工、机床制造等行业，是加工箱体类零件的关键设备。

机床技术参数

型 号
参 数
单位
TPX6111B
（可加高立柱)
TPX6111B/2
TPX6111B/3
主轴直径
mm
φ110
主轴最大扭转力矩
Nm
1225
平旋盘最大扭转力矩
Nm
1960
主轴可承受最大轴向抗力
N
12250
主轴内孔锥度

莫氏6号(特供7:24,50#)
工作台行程
纵向
mm
1400（不带后立柱）
横向
mm
900
1250
1600
主轴中心线距 工作台面距离
最大
mm
900
（可加高立柱1200）
900
1200
最小
mm
0
主轴最大行程
mm
600
平旋盘径向刀架最大行程
mm
180
工作台可承受最大重量
kg
5000
5000
5000
主轴转速级数

22
主轴转速范围
rpm
8-1000
平旋盘转速级数

18
平旋盘转速范围
rpm
4-200
工作台工作面积(长x宽)
mm
1100X960
1100X960
1250X1100
主轴,主轴箱,工作台
纵,横向快速移动速度
mm/min
2500
工作台快速回转速度
rpm
1
主轴每转主轴,主轴箱,
工作台进给量级数

在主轴高低速档各18级
平旋盘每转,平旋盘滑块,主轴箱,
工作台纵横向进给级数

18
平旋盘每转,平旋盘滑块,主轴箱,
工作台纵横向进给范围
mm
0.08-12
型 号
参 数
单位
TPX6111B
（可加高立柱)
TPX6111B/2
TPX6111B/3
主轴每转主轴,主轴箱,工作台纵横向进给量范围
主轴在 8-400r/min时
mm
0.04-6
主轴在500-1000r/min时
mm
0.01-1.88
测量系统
读数精度
公制
mm
0.005
机床外形尺寸(长x宽x高)
mmxmmxmm
4910x2454x2750
4930x2870x2750
5028x3359x3079
机床总功率
KW
15
镗孔精度

IT7
镗孔表面粗糙度
μ
3.2-1.6
机床重量(约)
kg
13000
14500
18000
机床总容量
KVA
19
19
19



2标准型配置、可选配置及附件

型 号
TPX6111B
TPX6111B/2
TPX6111B/3
标
准
配
置
主轴锥孔
莫式6号
数显
X，Y
X向行程
900
1250
1600
Y向行程
900
900
1200
Z向行程
1400
可
选
配
置
7：24 50#主轴
特殊需求选配
Z向数显；
特殊需求选配
后立柱
特殊需求选配
B向数显
特殊需求选配
