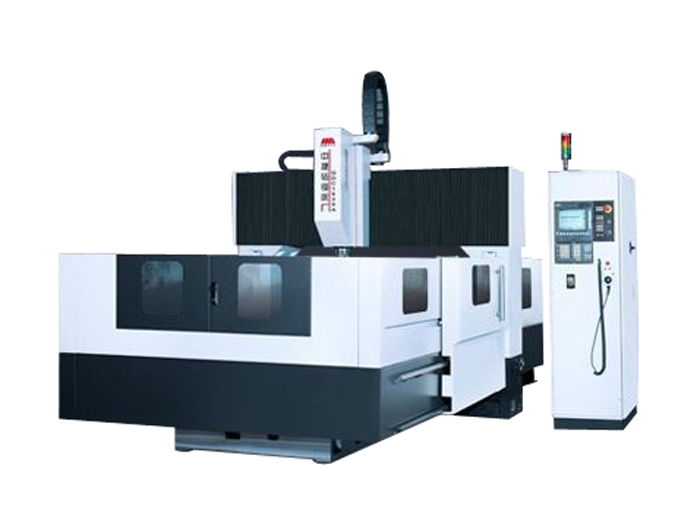

GDC A系列龙门式数控铣钻中心
机床简介：
本系列机床主要适用于热交换器等行业中、小型管板类、盘类和钢梁结构连接件、以钻孔为主要加工工序的、具有较高孔位加工精度及较高性能价格比的数控机床，并带有一定的铣削功能。该机床可三坐标联动，完全省去划线、打中心孔等工序，可实现程序化加工，节省了人力，提高了生产效率，是用户孔加工的首选设备。
-采用框架式布局，整机刚度好，加工精度高
-大件采用高强度铸件，抗震性好，精度保持性好
-X、Y、Z轴采用消隙滚珠丝杠，实现精确运动
-主轴采用高精度、高刚性进口组件
   主要参数：

项目

单位

GDC1012A

GDC1016A

GDC1216A

GDC1220A

GDC1230A

GDC1620A

GDC1630A

工作台尺寸

mm

1000*1250

1000*1600

1250*1600

1250*2000

1250*3000

1600*2000

1600*3000

两立柱间距离

mm

1660

1660

1600

1600

1600

1900

1900

允许最大载重

kg

1550

1550

1600

1800

2000

2500

2700

卡压螺钉/T型槽尺寸

Mm*N

M16*80

M16*108

22*9

22*9

22*9

22*9

22*9

工作台行程-X轴 不带刀库

mm

1250

1600

1600

2000

3000

2000

3000

工作台行程-X轴  带刀库

mm

1150

1500

1500

1900

2900

1900

2900

滑鞍行程-Y轴

mm

1000

1000

1250

1250

1250

1600

1600

主轴箱行程-Z轴

mm

500

500

500

500

500

500

500

主轴锥孔



BT50

BT50

BT50

BT50

BT50

BT50

BT50

主轴转速范围

r/min

40-3000

40-3000

40-3000

40-3000

40-3000

40-3000

40-3000
