一、机床简介

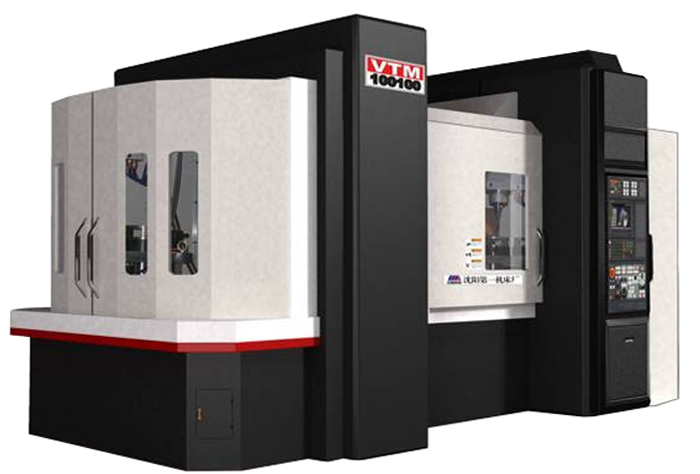

        VTM100100立式车铣中心主要是满足军工、航天、医疗机械等行业的具有复杂型面和高精度要求的零件加工（如叶轮、叶片、模具、汽车零部件等）。机床通过高转速、小进给量来有效的进行加工，以保证被加工零件的精度和表面质量。该机床具有车、镗、铣、钻、铰、攻丝等功能，可以实现对零件的完整加工也就是在一台机床上能加工完成一个零件的所有工序。本机床具有高速、高精度的特点，比较适合中小批量、多品种、高精度的零件加工。

二、机床主要技术参数
        主要参数：

项          目 单 位 参  数 备  注
加工能力 工件最大回转直径 mm 1250
工件最大高度 mm 1000
最大加工直径 mm 1000
工作台直径 mm 1250
工作台T型槽尺寸 mm 12-28
工作台中心孔直径 mm 65
工作台最大承重 kg 3000
行程 X轴行程(旋转工作台前后) mm 1325
Y轴行程(刀具主轴左右) mm 1060
Z轴行程(刀具主轴上下) mm 1050
B轴转角(刀具主轴回转)   -30°~+120°
C轴转角(旋转工作台回转)   360°（连续）
B轴旋转中心到工作台中心距离（旋转工作台在最前端） mm 1275
B轴旋转中心到工作台中心距离（旋转工作台在最后端） mm -50
B轴水平时主轴头端面到工作台中心距离（旋转工作台在最前端） mm 1010
B轴旋转中心到旋转工作台端面距离 mm 0~1050
B轴垂直时刀具主轴端面到工作台端面距离 mm -250~800
快移 X/Y/Z轴快移速度 m/min 50/50/50
X/Y/Z轴快移加速度 m/s2 6/7/7
旋转工作台 旋转工作台最高转速 r/min 500
旋转工作台输出扭矩（连续/30分钟） N.m 1250/1700
C轴最高转速 r/min 100
C轴最小设定单位   0.001°
刀具主轴 刀具主轴最高转速 r/min 12000
刀具接口形式   CAPTO C6
刀具主轴输出扭矩（连续/S6） N.m 200/300
B轴最高转速 r/min 30
B轴最小设定单位   0.001°
刀库机械手 刀柄形式   CAPTO-C6
最大刀具重量（含刀夹、卡套） kg 10
最大刀具长度（含刀夹、卡套） mm 500
满刀最大刀具直径 mm 80
邻空刀最大刀具直径 mm 125
刀库装刀数   60
刀对刀换刀时间 s 6
交换装置 托盘数量   2
交换时间 s 25
交换方式   伺服转位
总电源 电压 V AC380
电压波动范围   －10～＋10%
频率 Hz 50±1
总电源功率 kW 210
总电源功率所含内容 旋转工作台主电机（连续/30分钟） kW 44/60（2×44/60）
刀具主轴电机（连续/40%ED） kW 20/31
X轴伺服电机 kW 24.1
Y轴伺服电机 kW 44（2×22）
Z轴伺服电机 kW 22（2×11）
B轴伺服电机 kW 8.5
刀库伺服电机 kW 2.5
液压油泵电机 kW 5.5
润滑泵电机 kW 0.18
水冷却机电机 kW 3.3
NC单元 kVA 0.6
控制板 kVA 1
风扇电机日光灯等 kW 0.16
排屑器电机 kW 4.6
液压系统压力（高压/低压） Mpa 10/5
控制系统   SIEMENS 840D
机床高度 mm 4450
机床占地面积 mm×mm 4500×11000
机床重量 kg 35000
