一. 机床简介

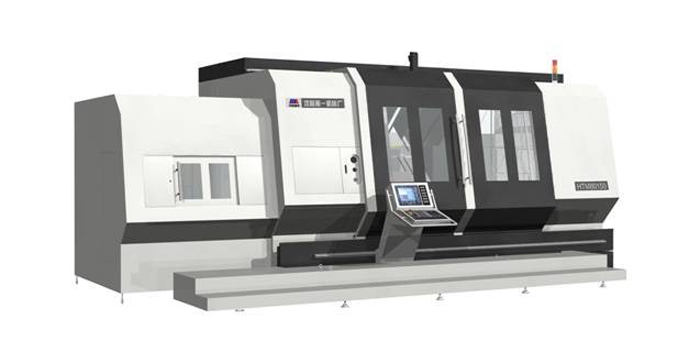

        HTM80150车铣加工中心是一种集成了车、铣，钻、镗、攻丝等功能于一台设备上的高柔性机床，可以加工盘类、轴类零件的外圆、内孔、端面、切槽、螺纹以及锥面、圆弧曲面等，对于航空、航天、船舶、军工以及民用工业中的一些形状复杂、精度要求高的异形回转体零件，可在一次装夹中完成全部或大部分工序的加工，既可保证精度，又可以提高效率、降低成本。尺寸公差为IT6级；粗糙度为Ra1.6;圆度为3.5μ。该机床显著特点是铣削加工叶片螺旋面、加工偏心零件、铣削斜面等，适用于军工、航天、航空等加工制造行业的复杂零件的加工。

二. 机床主要技术参数
        主要参数：

项          目 单 位 参  数 备  注
加工能力 最大旋径/滑鞍上旋径 mm Φ900/Φ800
最大车削直径 mm Φ800
最大车削长度 mm 1500
行程 X轴行程 mm -30/720
Y轴行程 mm -200/+300
Z轴行程 mm 1700
B轴转角   -100°~+100°
C轴转角   360°（连续）
尾座行程 mm 1200
快移 X/Y/Z轴快移速度 m/min 16/15/20
车削主轴 主轴头型号   A2-11
主轴通孔 mm Φ100
主轴最高转速 r/min 2000
主轴额定输出扭矩 N.m 1400
卡盘直径 mm Φ500
C轴 最高转速 r/min 20
额定输出扭矩 N.m 1743
最大夹紧扭矩 N.m 10000
C轴最小设定单位   0.001°
尾台 顶尖规格   MT5
套筒直径 mm Φ200
套筒行程 mm 200
顶紧力 N 3500-35000
铣削主轴 铣削主轴最高转速 r/min 4000
铣削主轴功率（额定） kW 17
铣削主轴扭矩（额定） N.m 324.6
铣削主轴锁紧扭矩 N.m 1000 用于安装刀具车削
B轴 B轴功率（额定） Kw 2.29
B轴扭矩（额定） N.m 912.5 用于插补加工
B轴锁紧扭矩 N.m 10000 用于固定角度加工
B轴额定转速 r/min 26
刀库机械手 刀柄形式   CAPTO-C6
最大刀具重量（含刀夹、卡套） kg 12
最大刀具长度（含刀夹、卡套） mm 300
满刀/临空刀状态最大刀具直径 mm Φ100/Φ120
刀库装刀数   20/30
刀对刀换刀时间 s 5 不含延迟时间
总电源 电压 V AC380
电压波动范围   －10～＋10%
频率 Hz 50±1
总电源功率 kW 175.5
总电源功率所含内容 车削主轴电机（连续/40%ED） kW 37/56
刀具主轴电机（连续/40%ED） kW 17/25
X轴伺服电机 kW 4.87
Y轴伺服电机 kW 4.87
Z轴伺服电机 kW 9.7
B轴伺服电机 kW 2.29
Cf轴伺服电机 kW 4.6
机械手伺服电机 kW 2.3
机械手移动伺服电机 kW 3.3
刀库伺服电机 kW 4.8
液压油泵电机 kW 7.5
润滑泵电机 kW 0.02 3
排屑器电机 kW 1
外冷电机 kW 4
高压内冷电机 kW 15
NC单元 kVA 0.6
控制板 kVA 1
风扇电机日光灯等 kW 0.16
液压系统压力（高压/低压） Mpa 12/6.3
控制系统   SIEMENS 840D
机床高度 mm 3700
机床占地面积 mm×mm 11200X6000
机床重量 kg 34000
