一. 机床简介

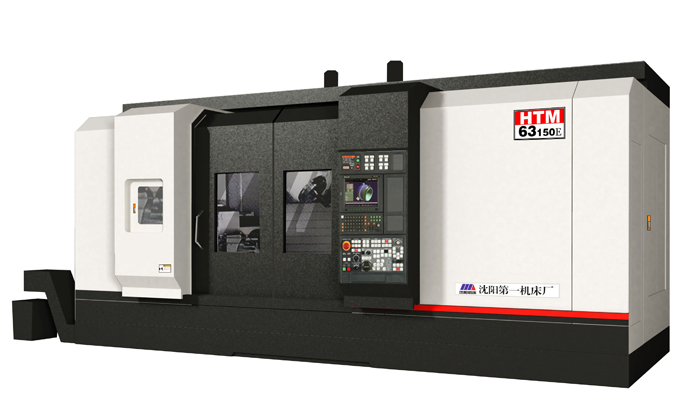

        HTM63150卧式车铣加工中心能进行五轴联动加工，不仅能进行车削、铣削、钻削、镗削等多工序的复合加工，利用多轴联动功能还可完成零件倾斜部位及复杂空间曲面的加工。
        与同类机床相比，具有以下特点：
        1、车铣复合电主轴最高转速达到12000r/min；
        2、左右车削电主轴最高转速达到3200r/min；
        3、X/Y/Z轴快移速度达到50/50/50m/min；
        4、力矩电机无间隙直接驱动B轴。
二. 机床主要技术参数
        主要参数：

项目 单 位 数 值 备注
基本规格参数：
床身上最大回转直径 mm 700 配置下位刀架时为580
最大加工直径 mm 630 下位刀架最大加工直径420
最大车削长度 mm 1500
X1轴行程 mm 750 铣削主轴垂直运动方向
Y轴行程 mm ±210 铣削主轴水平面内前进后退运动方向
Z1轴行程 mm 1850 铣削主轴水平面内左右进给运动方向
X2轴行程 mm 230 下位刀架沿工件径向方向运动
Z2轴行程 mm 1550 下位刀架沿工件轴线方向运动
Z3轴行程 mm 1500 第二车削主轴沿工件轴线方向运动(抓取工件)
B轴转角 ° ±120
C1轴转角 ° 360 第一车削主轴C轴功能
承重 kg 1500 卡盘-顶尖系统
车削主轴（主传动）参数：
车削主轴功率（额定） kW 64.4
车削主轴功率（40%ED） kW 80
车削主轴扭矩（额定） N.m 820
车削主轴扭矩（40%ED） N.m 1110
车削主轴最高转速 r/min 3200 安装φ315以下规格三爪液压卡盘
车削主轴前轴承直径 mm 160
车削主轴通孔直径 mm 95
车削主轴头型号   A2-8
卡盘直径 mm 315 254、380可选
C1轴最小编程增量 ° 0.001
铣削主轴（刀具主轴）参数：
铣削主轴功率（额定） kW 54
铣削主轴功率（40%ED） kW 64
铣削主轴扭矩（额定） N.m 136
铣削主轴扭矩（40%ED） N.m 190
铣削主轴锁紧扭矩 N.m 1000 用于安装车削刀具
铣削主轴最高转速 r/min 10000
B轴参数：
B轴功率（额定） kW 7.9
B轴扭矩（额定） N.m 1200 用于插补加工
B轴扭矩（最大） N.m 2120
B轴锁紧扭矩 N.m 4000 用于固定角度加工
B轴额定转速 r/min 50
最小编程增量   0.001
尾座参数：
尾座套筒直径 mm 160
尾座套筒行程 mm 200
顶尖规格   MT5
伺服进给轴参数：
X1轴伺服电机扭矩 N.m 37
X1轴伺服电机功率 kW 11.6 双驱动
X1轴切削进给速度 m/min 0-8
X1轴快移速度 m/min 50

Y轴伺服电机扭矩 N.m 14.7
Y轴伺服电机功率 kW 4.6
Y轴切削进给速度 m/min 0-8
Y轴快移速度 m/min 50
Z1轴伺服电机扭矩 N.m 74
Z1轴伺服电机功率 kW 15.5
Z1轴切削进给速度 m/min 0-8
Z1轴快移速度 m/min 50

X2轴伺服电机扭矩 N.m 7.3
X2轴伺服电机功率 kW 2.29
X2轴切削进给速度 m/min 0-5
X2轴快移速度 m/min 32

Z2轴伺服电机扭矩 N.m 7.3
Z2轴伺服电机功率 kW 2.29
Z2轴切削进给速度 m/min 0-5
Z2轴快移速度 m/min 32

Z3轴伺服电机扭矩 N.m 16.9
Z3轴伺服电机功率 kW 3.5
Z3轴快移速度 m/min 20
各进给轴最小编程增量 mm 0.001
机床其它配置参数:
刀具存储能力 把 40 标准链式刀库,60、80可选
最大刀具长度 mm 350 放置于链式刀库上的刀具
最大刀具直径 mm f80/f160 满刀/空位
放置于链式刀库上的刀具
最大刀具重量 kg 10 放置于链式刀库上的刀具
刀具接口形式   CAPTO C6 HSK63A可选
刀具存储能力 把 12 选配下位动力刀架
最大刀具长度 mm 120 安装在下位动力刀架上的刀具
最大刀具安装尺寸 mm □25×25；f40 安装在下位动力刀架上的刀具
相邻工位换刀时间 s 0.58 安装在下位动力刀架上的刀具
动力刀具最高转速 r/min 4000 安装在下位动力刀架上的刀具
动力头钻孔直径 mm 20 安装在下位动力刀架上的刀具
动力头攻丝直径 mm M16 安装在下位动力刀架上的刀具
最大棒铣刀直径 mm 25 安装在下位动力刀架上的刀具
最大端铣刀直径 mm 50 安装在下位动力刀架上的刀具
冷却液容量 L 600
外冷却泵压力 bar 5
外冷却泵流量 L/min 60
内冷却泵压力 bar 50
内冷却泵流量 L/min 27
机床外形尺寸：
机床总长度 mm 6450 未包括辅助设备
机床总宽度 mm 2900
机床总高度 mm 3300
