一. 机床简介

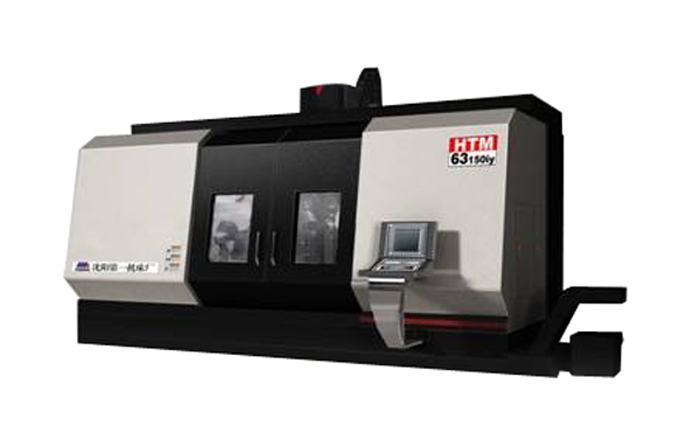

        HTM63150iy车铣中心采用德国SIEMENS-840D数控系统，主要特点是具有X、Y、Z、B、C五轴联动功能。该车铣中心是一种具有高转速、高精度、高刚性的复合加工机床，由于具有Y轴和B轴功能，因此机床加工工艺范围广，采用的刀具种类和规格较多，可以加工盘类、轴类零件的外圆、内孔、端面、切槽、螺纹以及锥面、圆弧曲面等，该机床显著特点是铣削加工叶片螺旋面、加工偏心零件、铣削斜面等，适用于军工、航天、航空等加工制造行业的复杂零件的加工，零件经一次装卡可加工完成全部或大部分工序，大大提高了工作效率，保证零件的加工精度。

二. 机床主要技术参数
        主要参数：

项          目 单  位 规       格 备  注
床身上最大回转直径 mm 800
最大车削直径 mm 630
最大车削长度 mm 1500
主轴端部型式及代号   A2-11
主轴通孔直径 mm Φ112
主轴最高转速 r/min 3000
主轴额定扭距 N.m 940
主电机额定功率 kW 30
第二主轴额定功率 kW 23.6
第二主轴额定扭矩 N.m 450
第二主轴最高转速 r/min 3200
第二主轴通孔直径 mm Φ73
主轴卡盘
及油缸 		卡盘型号   AN-M315-3  Z220
所配油缸   SIN-S125
第二主轴
卡盘及油缸 		卡盘型号   AN-M315-3  A8
所配油缸   SIN-S125
伺服电机
额定扭距 		X轴 N.m 37 SIEMENS
X2轴 N.m 14.7
YT轴 N.m 14.7
Z轴 N.m 37
Z2轴 N.m 18.5
W轴 N.m 18.5
  快移速度   X轴 m/min 38
Y轴 m/min 26
Z轴 m/min 38
X2轴 m/min 20
Z2轴 m/min 20
X/Y/Z轴行程 mm 650/230/1565
B轴转角   -120°~ +120°
C轴转角   360°
刀库容量 把 40
刀具主轴电机功率 kW 19
刀库最高转速 r/min 12000
机械手刀对刀换刀时间 s 2.5
刀柄形式   CAPTO-C6 GIFU
最大刀具长度 mm 300
最大
承重 		盘类件 kg 500
轴类件 kg 1200
中心高（距床身底面） mm 1400
机床外型（长×宽×高） mm 7200×4500×3850
液压系统压力 MPa 5.0/12.0
气动系统压力 MPa 0.5
机床重量 kg 15000
  总电源 电压 V AC380
电压波动范围   －15～+10%
频率 Hz 50±2
总电源功率 kW 150
总
电
源
功
率
所
含
内
容 		主电机 kW 30
液压电机 kW 4
冷却泵电机 kW 2.2
X轴伺服电机 kW 22
YT轴伺服电机 kW 8.5
Z轴伺服电机 kW 22
B轴伺服电机 kW 15.7
B轴刀具主轴 kW 19
C轴伺服电机 kW 4.9
X2轴伺服电机 kW 8.5
Z2轴伺服电机 kW 15.7
W轴伺服电机 kW 15.7
ATC单主轴刀架电机 kW 15.7
第二主轴电机 kW 23.6
刀库及换刀机械手电机 kW 1.87
NC单元 kVA 0.8
控制板 kVA 1.2
风扇电机日光灯等 kW 0.35
排屑器电机 kW 0.4
