一.机床简介

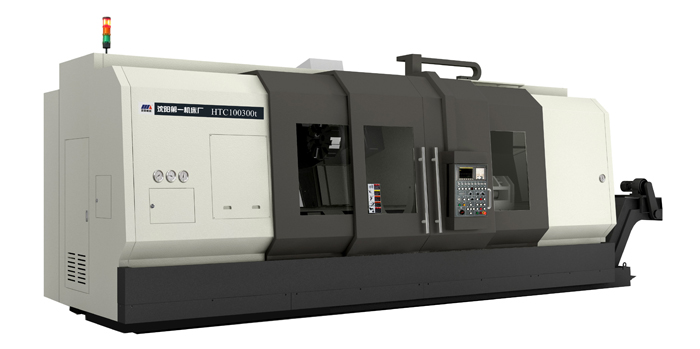

        HTC100300t卧式数控车床能够加工各种轴类、盘类零件，可以车削螺纹、圆弧、圆锥及回转体的内外曲面。作为通用型机床，适合煤机、风电、汽车、军工等行业对旋转体类零件进行高效、大批量、高精度的加工。

二.机床主要技术参数
        主要参数

项      目 单位 规     格 备  注
床身上最大回转直径 mm 1100
滑板上最大回转直径 mm 950
最大加工盘类零件直径 mm 1000
最大加工轴类零件直径 mm 950
最大切削长度 mm 3000 3000
主轴端部型式及代号   A2-11
主轴孔直径 mm 130
最大通过棒料直径 mm 115
主轴转速范围 r/min 25～1500（主伺服） 注1
主轴最大输出扭矩
(30分钟额定值) 		Nm 2743（α40/6000i） 注1
主轴转速级数   无级



主电机
输出功率 		30分钟额定值 kW 45 注1
连续额定值 kW 37
标准卡盘 卡盘直径   21″
X轴快移速度 m/min 10
Z轴快移速度 m/min 12
X 轴 行 程 mm 675
Z 轴 行 程 mm 3050 3000
尾座套筒直径 mm 180
尾座套筒行程 mm 160
尾座主轴锥孔锥度 mm MT6
尾座体行程 mm 2700
导轨形式   滑动镶钢导轨
刀 架 形 式   卧式 12工位 伺服
刀具尺寸 外 圆 刀 mm 32×32
镗刀杆直径 mm φ80/φ60/φ50/φ40/φ32
最大承重 盘 类 件 kg 1000(含卡盘等机床附件)
轴 类 件 kg 4000(含卡盘等机床附件)
机床重量 总    重 kg 38500
机床外型 长×宽×高 mm 7600×2933×3650
  总
电
源 		电压 V AC380
电压波动范围   －10～＋10% 注2
频率 Hz 50±1
总电源功率 kVA 67

        说明：机床主要参数表格中带“★”的为机床标准配置的参数
        注1：主轴转速是在标准配置（中实卡盘，标准硬爪）下的转速范围，当安装其它配置的卡盘、卡具或主电机时，请注意所选择的卡盘或卡具的极限转速；如配置国产轴承，主轴最高转速降为原主伺服配置最高转速的75%。
        注2：数控机床对电源要求严格。如果用户电网波动超过±10%，必须增加稳压装置，否则数控机床将不能正常工作，甚至出现不可预测的结果。
