一. 机床简介

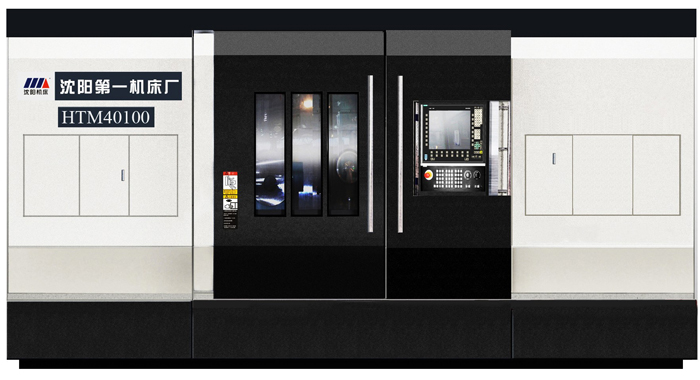

        HTM40系列车铣加工中心采用德国SIEMENS-840D数控系统。该车铣中心除了可以加工直线、斜线、圆弧、公、英螺纹、直、锥螺纹、平面螺纹及多头螺纹外，还可进行铣直、斜面，铣螺旋槽，铣螺纹；钻直、斜孔等镗、铣 钻加工，特别适合于军工、航空航天、船舶、运输等行业对高精度、形状复杂的大型回转体零件加工的要求。

        以下是机床型号与系统配置对照表：用户可根据需要自行选择。

机床型号 所用系统
HTM40100  德国SIEMENS 840D
HTM40150  德国SIEMENS 840D



二. 机二、机床主要技术参数
        主要参数：

项          目 单 位 参  数 备  注
加工能力 最大旋径/滑鞍上旋径 mm Φ700/Φ600
盘类零件最大车削直径 mm Φ400
轴类零件最大车削长度 mm 1000/1500
行程 X轴行程 mm -20/+500
Y轴行程 mm -100/+150
Z轴行程 mm 1100/1600
B轴转角   -105°~+105°
C轴转角   360°（连续）
尾台套筒行程 mm 150
快移 X/Y/Z轴快移速度 m/min 16/15/20
车削主轴 主轴头型号   A2-6
主轴通孔直径 mm Φ65
主轴最高转速 r/min 3000
主轴额定输出扭矩 N.m 336
液压卡盘直径 mm Φ210
C轴 最高转速 r/min 50
额定输出扭矩 N.m 430
最大夹紧扭矩 N.m 4000
C轴最小进给单位   0.001°
尾台 尾台套筒直径 mm Φ125
尾台锥孔 mm MT5
铣削主轴 铣削主轴最高转速 r/min 4000
铣削主轴功率（额定） kW 12
铣削主轴功率（40%ED） kW 18.5
铣削主轴扭矩（额定） N.m 153
铣削主轴扭矩（40%ED） N.m 235
铣削主轴锁紧扭矩 N.m 1000 用于安装刀具车削
B轴 B轴功率（额定） Kw 1.47
B轴扭矩（额定） N.m 538 用于插补加工
B轴锁紧扭矩 N.m 10000 用于固定角度加工
B轴最高转速 r/min 25
刀库机械手 刀柄形式   CAPTO-C5
最大刀具重量（含刀夹、卡套） kg 8
最大刀具长度（含刀夹、卡套） mm 280
满刀/邻空刀状态最大刀具直径 mm Φ80/Φ125
刀库装刀数   20/24
刀对刀换刀时间 s 2 不含延迟时间
总电源 电压 V AC380
电压波动范围   －10～＋10%
频率 Hz 50±1
总电源功率 kW 70
总电源功率所含内容 车削主轴电机（连续/40%ED） kW 22/33
动力主轴电机（连续/40%ED） kW 12/18.5
X轴伺服电机 kW 6.1
Y轴伺服电机 kW 3.3
Z轴伺服电机 kW 9.7
B轴伺服电机 kW 1.5
Cf轴伺服电机 kW 2.3
刀库伺服电机 kW 2.14
液压油泵电机 kW 4
润滑泵电机 kW 0．02 3个
排屑器抽水电机 kW 0.12
冷却电机 kW 4.0
变压器 kw 2.5
液压系统压力（高压/低压） Mpa 15/7
控制系统   SIEMENS 840D
机床高度 mm 2750/2900
机床占地面积 mm×mm 5080x2770/
6400x2770
机床重量 kg 17000/18000
