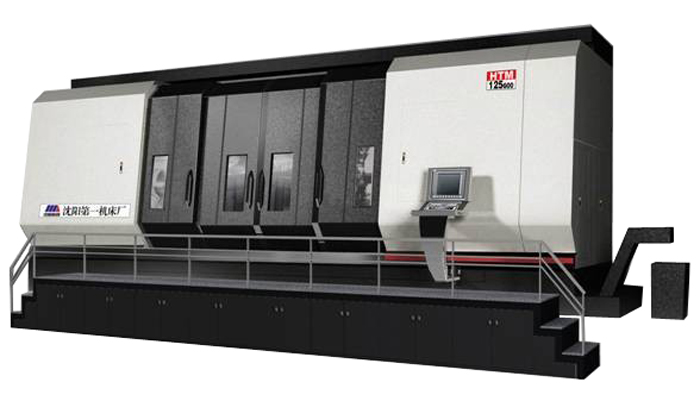

一、机床简介
HTM125系列车铣中心主要用于电机转子、气轮机转子、轧辊、曲轴等精度高、工序多、形状复杂的回转体的机械加工。五轴四联动的功能，可以节省工艺装备、缩短生产准备周期、保证零件加工质量、提高生产效率。整机采用封闭式全防护结构，符合人机工程学的原理，宜人性好，便于操作。与同类机床相比还具有以下特点：
1.机床承重高，可达20000kg；
2.最大切削直径达1250mm，最大回转直径1400mm；
3.主轴输出扭矩大，达16000Nm；C轴最大输出扭矩6000Nm；
4.配有双刀架，右刀架可以装备最大直径1500mm的铣刀盘对曲轴进行高效率外铣加工
二、机床主要技术参数
| 1、加工范围 |
| 最大加工长度 mm 5000/ 6000/10000 |
| 最大回转直径 mm 1400 |
| 最大加工直径 mm 1250 |
| 机床最大承重 kg 20000 |
| Z轴最大行程 mm 7000/8130/12130 |
| 2、车削主轴 |
| 左右主轴前轴承直径 mm 300 |
| 左主轴锥孔直径（大头） mm 120 |
| 右主轴锥孔直径（大头） mm 100 |
|
左右卡盘直径 mm 1250（四爪手动） 1100（四爪手动） 800 （三爪气动） 630 （三爪气动） |
| 右主轴箱顶尖行程 mm 100 |
| 3、车削主轴驱动系统 |
| 左主轴箱驱动功率 100% kW 55 |
| 右主轴箱驱动功率 100% kW 55 |
|
最高转速 rpm 200(1250卡盘) 300(1100/800/630卡盘) |
| 左主轴最大扭矩 100% Nm 16000 |
| 右主轴最大扭矩 100% Nm 16000 |
| 4、C 轴 |
| 最小编程增量 ° 0.001 |
| 最高转速 rpm 14.5 |
| 最大扭矩 100% Nm 6000 |
| 制动扭矩 Nm 9000 |
| 5、车铣镗单元（左刀架） |
| 驱动功率 100% kW 52 |
| 最高转速 rpm 2800 |
| 主轴最大输出扭矩100% Nm 2000 |
| X1轴行程 mm -10 —+1320 |
| Y1 轴行程 mm +300 — -500 |
| 主轴锥孔 规格 CAPTO-C8 |
| 主轴前轴承直径 mm 140 |
| 纵向进给力 (Z 轴) kN 30 |
| 横向进给力 (X1 轴) kN 31.5 |
| Y1 轴进给力 kN 25 |
| 纵向 (Z 轴) 快速移动 m/min 8 |
| 横向 (X1轴) 快速移动 m/min 12 |
| Y1 轴快速移动 m/min 12 |
| B 轴快速移动 °/s 30 |
| B 轴转角 ° -95 — +95 |
| B 轴分度定位 ° 2.5 |
| B 轴任意位置锁紧扭矩 Nm 1200 |
| B 轴最小可编程增量 ° 0.001 |
| 6、右刀架 |
| 驱动功率 100% kW 78 |
| 最高转速 rpm 157 |
| 转速范围（两级） rpm 按所配刀具直径及工艺确定 |
| 主轴最大扭矩100% Nm 10000 |
| X2轴行程 mm 按所配刀具直径及工艺确定 |
|
Y2 轴行程 mm +250 — -250 (此轴为可选轴) |
| 主轴接口 规格 Ф200止口，手动安装 |
| 主轴前轴承直径 mm 160 |
| 横向进给力 (X2轴) kN 31.5 |
| Y2 轴进给力 kN 25(此轴为可选轴) |
| 横向 (X2轴) 快速移动 m/min 6 |
| Y2 轴快速移动 m/min 12 |
| 动力轴转角范围 ° -90--+90（为可选项) |
| 工作位置角度 ° -90/-+90（为可选项) |
| 7、刀库（为可选项) |
| 刀位（规格C8） 把 32/60 |
| 最大刀具直径 - 邻刀位空 mm 250 |
| 最大刀具直径 - 邻刀位满 mm 125 |
| 最大刀具长度 mm 500 |
| 最大刀具重量 Kg 25 |
| 8、排屑器及冷却单元 |
| 排屑高度 mm 1600（依安装方式确定） |
| 冷却液容量 L 1200 |
| 冷却系统压力 bar 10 |
| 冷却泵流量 L/min 55 |
| 9、控制系统 |
| 西门子控制系统 规格 Sinumerik 840D |
| 10、高压冷却液泵（用于枪钻与旋喷钻） |
| 冷却系统压力 bar 50 |
| 冷却泵流量 L/min 50 |
| 11、床外形尺寸 |
| 长×宽×高 mm 15800（19800）×6470×4660 |
| 机床总重量 Kg 85000、 90000、100000 |
|
|
