一. 机床简介

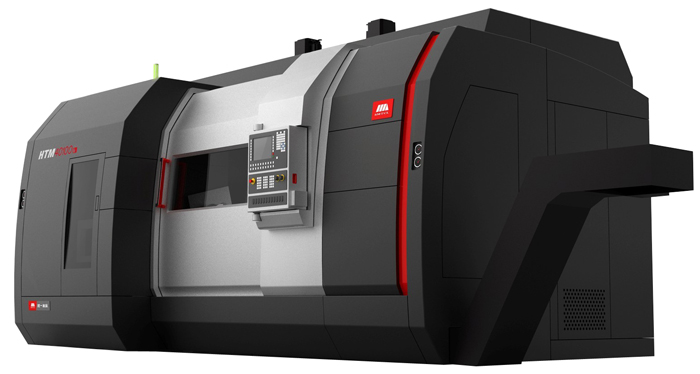

        HTM40100h卧式车铣加工中心能进行五轴联动加工，不仅能进行车削、铣削、钻削、镗削等多工序的复合加工，利用多轴联动功能还可完成零件倾斜部位及复杂空间曲面的加工。是针对国内汽车、航天、军工等行业研制开发的。
        与同类机床相比，具有以下特点：
        1、车铣复合电主轴最高转速达到15000r/min；
        2、车削电主轴最高转速达到5000r/min；
        3、X/Y/Z轴快移速度达到30/30/30m/min；
        4、力矩电机无间隙直接驱动B轴。
二. 机床主要技术参数
        主要参数：

项目 单 位 规格 备注
基本规格参数：
床身上最大回转直径 mm 600
最大加工直径 mm 400
最大车削长度 mm 1150
X轴行程 mm 520 铣削主轴垂直运动方向
Y轴行程 mm -100/+100 铣削主轴水平面内前进后退运动方向
Z轴行程 mm 1400 铣削主轴水平面内左右进给运动方向
B轴转角 ° -120- +120
车削主轴（主传动）参数：
车削主轴功率（额定） kW 22
车削主轴扭矩（额定） N.m 150
车削主轴最高转速 r/min 5000
车削主轴通孔直径 mm 48
车削主轴头型号   A2-6
卡盘直径 mm 215
C轴最小编程增量 ° 0.001
铣削主轴（刀具主轴）参数：
铣削主轴功率（额定） kW 60
铣削主轴扭矩（额定） N.m 95.5
铣削主轴锁紧扭矩 N.m 1000 用于安装车削刀具
铣削主轴最高转速 r/min 15000
B轴参数：
B轴功率（额定） kW 5.55
B轴扭矩（额定） N.m 632 用于插补加工
B轴锁紧扭矩 N.m 1200 用于固定角度加工
B轴额定转速 r/min 80
最小编程增量 ° 0.001
尾座参数：
尾座套筒直径 mm 125
尾座套筒行程 mm 150
顶尖规格   M5
伺服进给轴参数：
X轴快移速度 m/min 30
Y轴快移速度 m/min 30
Z轴快移速度 m/min 30
各进给轴最小编程增量 mm 0.001
机床其它配置参数:
刀具存储能力 把 32
最大刀具长度 mm 250
最大刀具直径 mm f75 相邻刀具空位时f125
最大刀具重量 kg 6
刀具接口形式   CAPTO C5
