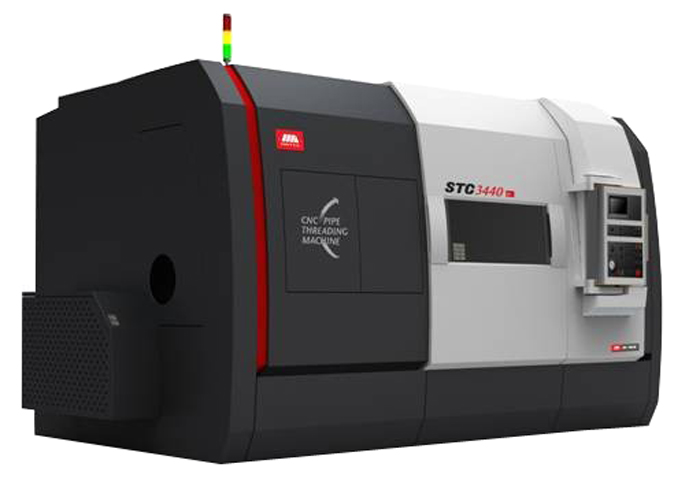

一.机床简介
本机床可配FANUC 0i-TD数控系统或西门子802Dsl数控系统。
机床的辅机(用户选配)即料架部分,辅机上下料装置可采用变频器对减速器及电机控制,根据需要其上下料速度可通过系统进行调节,不受工件规格的改变而影响进退料速度的变化。
辅机本身具有整体调节功能,能够适应不同规格管子的加工需要。
该机床所用液压油,采用国内标准32号液压油;润滑系统采用间歇润滑,保证润滑可靠。
二.机床主要技术参数
序号 | 项目名称 | 单位 | 参数 | 备注 |
1 | 床身最大回转直径 | mm | φ810 | |
2 | 床身与水平面倾斜角 | 度 | 45 | |
3 | 卡盘直径 | mm | Φ730mm | |
4 | 最大夹持直径 | mm | Φ340 mm | |
5 | 零件直径加工范围 | mm | Φ140-340 | |
6 | 零件螺纹加工范围 | mm | 150 | |
7 | 零件长度范围 | m | 5.5-13 | |
8 | 滑鞍上最大回转直径 | mm | φ580 | |
9 | 主轴端型式(GB/T5900.1) | A1-20 | ||
10 | 主轴通孔直径 | mm | φ355 | |
11 | 主轴转速 | rpm | 90-400 | |
12 | 主电机功率 | kW | 45/55 | |
13 | X轴最大行程 | mm | 245 | |
14 | Z轴最大行程 | mm | 600 | |
15 | 伺服尾台最大行程 | mm | 500 | |
16 | X/Z伺服电机扭矩 | N.m | 30/30 | X轴带抱闸 |
22/30 | X轴带抱闸(配伺服尾台) | |||
17 | 伺服尾台电机扭矩 | N.m | 12 | 选配 |
18 | 快移速度(X/Z轴) | m/min | 8/10 | |
19 | 刀架刀位数 | 工位 | 8 | |
20 | 机床净重(不包括送料辅机) | Kg | 18000 | |
21 | 机床外型尺寸(长X宽X高) | mm | 4420X2791X2590 |
