一. 机床简介

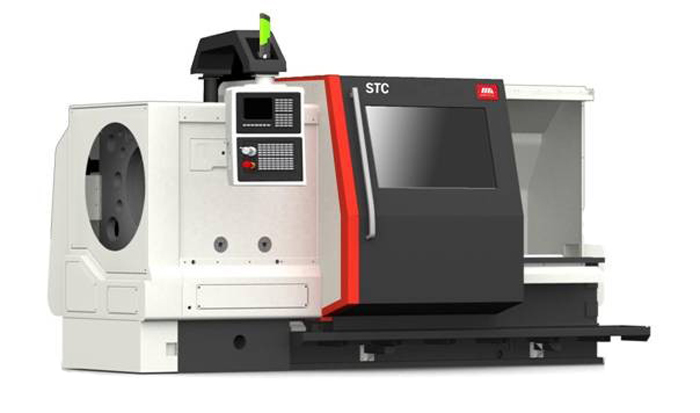

        STC34100s机床是FANUC系统控制的管螺纹车床。主要用于管螺纹加工，能切削公制和英制圆柱圆锥管螺纹。此外，本机床也可承担普通车床的工作。如，车削圆弧锥面，普通螺纹，内外圆柱面等各种型面的轴、盘类零件。可适用于石油部门，冶金部门，化工部门，水电地质部门，加工钻杆，钻铤，套杆，石油套杆，它适用于石油行业中的套管加工，机床正常加工精度可达IT7，工件表面粗糙度可达Ra 1.6μm。

        以下是机床型号与系统配置对照表：

机床型号 所用系统
STC34100s FANUC 0i-TD

二. 机床主要技术参数
        主要参数

项目 单位 规格 备注
床身上最大回转直径 mm 900
最大加工工件长度 mm 1000
最大加工工件直径 mm 340
主轴中心距导轨面的高度 mm 450
主轴前端孔锥度   1:50
主轴孔直径 mm 355
主轴箱 主轴转速范围 r/min/Nm 90~350 电动卡盘
主电机
输出功率 		kW 22/26 主伺服电机
卡盘 卡盘直径mm
/型式 		φ780电动三爪卡盘
X轴快移速度 m/min 4
Z轴快移速度 m/min 8
X轴行程 mm 300
Z轴行程 mm 1000 电动卡盘
机械尾座 尾座套筒直径 mm 100 选配
尾座套筒行程 mm 250
尾座套筒锥孔锥度 莫氏 5# 选配
刀架形式   SLD-260 立式四工位
加工工件范围 mm φ114~φ340 电动卡盘
机床
重量 		总重 kg 8200
中心高 距床身 mm 450
距地面 mm 1150
机床
外型 		长×宽×高 mm 4100×2120×2220
总
电
源 		电压 V AC380
电压波动范围   －15～＋10%
频率 Hz 50±2
总电源功率 kW 40
总
电
源
功
率
所
含
内
容 		主电机 kW FANUC αiI22/7000;22kW
主轴箱润滑电机 kW Y802-4  B3型/0.75
冷却泵电机 kW YWP-18GP/0.120
X轴伺服电机 kW αiF 12B/3000；3.0kW FANUC 0i-TD
Z轴伺服电机 kW αiF 22/3000；4.0kW FANUC 0i-TD
其他     kVA 0.75
风扇电机工作灯等 kW 0.2
润滑泵电机 kW 0.75
电磁泵压力 Mpa 0.1
