产品展示

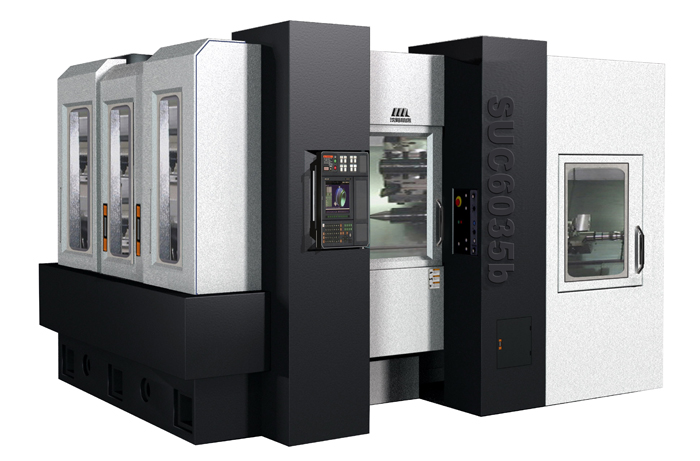

一、机床简介
        本机床主要用于完成石油钻头中的牙掌轴径部淬火后外圆、R槽及端面的精加工。替代淬火后磨削工序，恒线速度切削，效率高、精度高。本机床主要由立卧回转工作台、联动三坐标拖动单元及U轴进给加工单元组成，可实现其中任意四轴联动。A轴转台采用力矩电机结构，响应速度快，精度高。机床配有20把刀位的电动刀库和机械手装置。本机床采用西门子840D控制系统，并配有工件自动测量、自动校正装置，U轴及各直线轴配以直线光柵尺、旋转轴采用高分辨率角度编码器，实现全闭环反馈控制。机床采用整体式全防护，造型美观，防水防屑效果好。
二、机床主要技术参数
        主要参数：

项目 单位 规格 备注
A轴定位精度   20”
A轴重复定位精度   10”
A轴回转角度   360°
A轴最高转速 rpm 30
工作台耐压能力 MPa ≥3.5
B轴定位精度   25”
B轴重复定位精度   12.5”
B轴回转角度   ±5°
B轴伺服电机 Nm 14.5
X轴快移速度 m/min 16
X轴定位精度 mm 0.012
X轴重复定位精度 mm 0.006
X轴伺服电机 Nm 31
X轴行程 mm 200
Y轴快移速度 m/min 20
Y轴定位精度 mm 0.012
Y轴重复定位精度 mm 0.006
Y轴伺服电机 Nm 31 带抱闸
Y轴行程 mm 300
Z轴快移速度 m/min 16
Z轴定位精度 mm 0.012
Z轴重复定位精度 mm 0.006
Z轴伺服电机 Nm 31
Z轴行程 mm 1200
U轴最高转速： r/min 1500 带刀具
U轴在±25mm位
置处的最高转速 		r/min 750 带刀具
U轴定位精度 mm 0.012
U轴重复定位精度 mm 0.006
主轴电机 Nm 75
U轴进给伺服电机 Nm 20
U轴最大行程 mm ±25
机床占地 mm 6550×3500×2900
机床总重量 kg 13500
