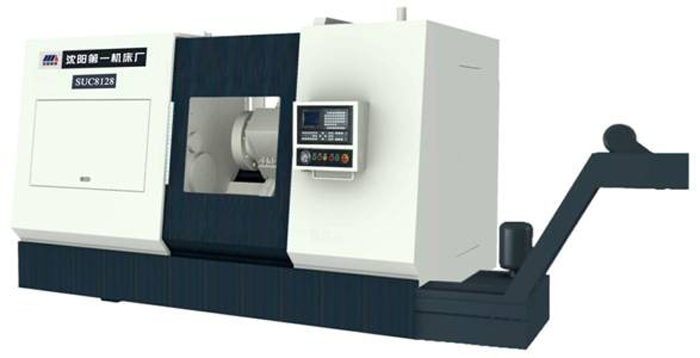

SUC8128数控管螺纹机床主要应用于石油管加工行业,本机床可配西门子840D数控系统或FANUC 0i-TD数控系统。
主要参数
项 目 | 单位 | 规 格 | 备 注 | |||
床身上最大回转直径 | mm | 810 | ||||
滑板上最大回转直径 | mm | 600 | ||||
加工管螺纹直径范围 | mm | 2 ″-7″ | ||||
油管套管长度范围 | m | 8-14.5 | ||||
最大切削螺纹长度 | mm | 150 | ||||
最大车削直径 | mm | 180 | ||||
卡盘直径 | 510 | |||||
主轴通孔直径 | mm | 200 | ||||
主轴中心高 | mm | 1160 | ||||
主轴转速范围 | r/min | 200-700(主伺服) | 注1 | |||
主轴最大输出扭矩 (30分钟额定值) |
Nm | 2000(西门子840D) | ||||
★ | ||||||
主轴转速级数 | 无级(分II档) |
|
||||
主电机 输出功率 |
型号 | 1PH7 186-2NE00-0EA2 | ||||
功率 | kW | 60/84 | ||||
型号 | αiI50/4500 | ★ | ||||
功率 | kW | 45/55 | ||||
X1/Z1/X2/Z2伺服电机扭矩 | Nm | 16/23/23/23 | 西门子 | |||
X2轴快移速度 | m/min | 8(THK丝杠) | ||||
8(汉江丝杠) | ★ | |||||
Z2轴快移速度 | m/min | 10(THK丝杠) | ||||
10(汉江丝杠) | ★ | |||||
X 1轴 行 程 | mm | 100 | ||||
Z1 轴 行 程 | mm | 160 | ||||
X2 轴 行 程 | mm | 280 | ||||
Z 2轴 行 程 | mm | 600 | ||||
刀 架 形 式 | 前刀架 1工位 | |||||
后刀架 8工位 | ||||||
排屑器形式 | 链板式 | |||||
机床重量 | 总 重 | kg | 15000 | |||
机床外型 | 长×宽×高 | mm | 4566×2588×2630 | |||
总 电 源 |
电压 | V | AC380 | |||
电压波动范围 | -10~+10% | 注2 | ||||
频率 | Hz | 50±1 | ||||
总电源功率 | kVA | 144 |
