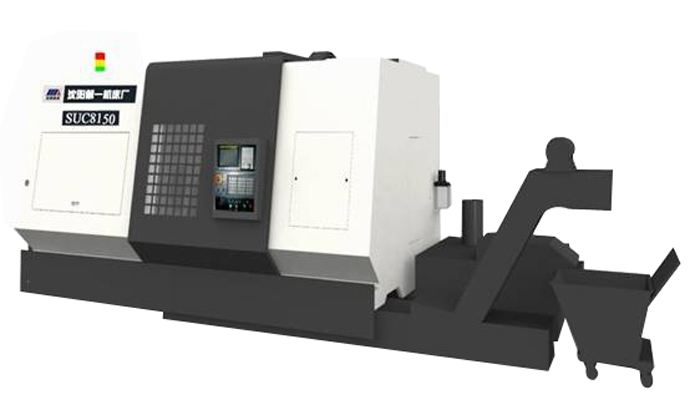

一、机床简介
机床床身采用45°倾斜高刚性整体,由于采用了铸造工艺,使之加强刚性提高减震效果,适合强力切削。具有优良的可靠性及精度保持性,主轴精度高、刚性强,可实现无级调速及恒速切削,启动及停止迅速,各润滑点均有独立循环装置进行定量润滑,温升及热变形小,机床总体布局排屑流畅,上下料、调整方便,便于操作。机床整体刚性好,机床精度的持久。采用CNC控制,为两轴联动,采用Fanuc Oi 数控系统。自动润滑、冷却,X轴与Z轴均采用伺服电机配滚珠丝杠,主轴采用大功率调速电机。床身导轨向后倾斜45°,使操作及刀具调整更为方便、安全。加之全封闭防护装置,具有较大的排屑空间,使排屑更加流畅。铁屑及冷却液直接排入单独的链板式排屑装置内。
二、机床主要技术参数
主要参数:
项目 | 单位 | 规格 | 备注 | |
主轴通孔直径 | mm | φ140 | ||
床身上最大回转直径 | mm | φ800 | ||
最大车削直径 | mm | φ533 | ||
滑鞍最大回转直径 | mm | φ580 | ||
最大车削长度 | mm | 300 | ||
刀架工位数 | 8 | |||
主轴头规格: | A2-15 | |||
主轴转速 | rpm | 加工范围φ89-φ200mm | ||
90-800 | ||||
加工范围φ244-φ533mm | ||||
90-500 | ||||
X/Z轴快移速度: | m/min | 10 | ||
主电机功率 | kW | 45/55 | ||
X/Z电机扭矩 | N.m | 30 | ||
X轴最大行程 | mm | 448 | ||
Z轴最大行程 | mm | 580 | ||
主机中心高 | mm | 1160 | ||
液压站电机 | kW | 1.5 | ||
切削液电机 | kW | 4 | ||
运屑器电机 | kW | 0.4 | ||
主轴润滑泵电机 | kW | 0.75 | ||
磁滚纸带过滤器电机 | kW | 0.075 | ||
机床净重 | kg | 15500 | ||
机床外形尺寸(长×宽×高) | mm | 4500×2500×2650 | ||
总 电 源 |
电压 | V | 3相AC380 | |
电压波动 | -10%~+10% | |||
频率 | Hz | 50±2 | ||
总电源功率 | kVA | 60 |
