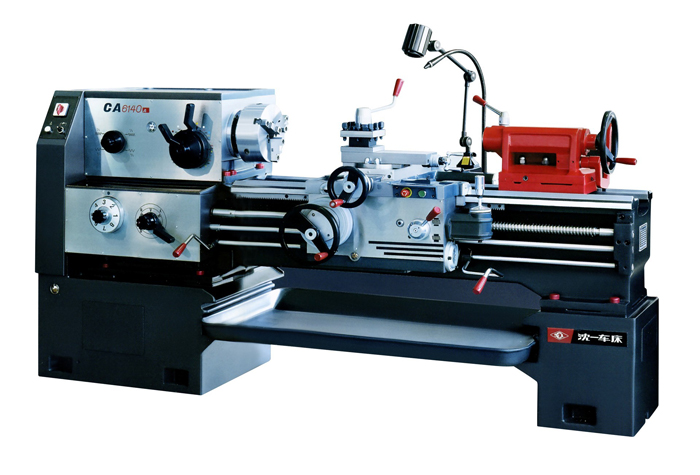

机床型号

CA6140B/A

CA6240B/A

CA6150B/A

CA6250B/A

CA6161B/A

CA6261B/A

床身上最大工件回转直径

400mm(15.7″)

500mm(20″)

610mm(24″)

马鞍内最大回转直径

630mm(24.8″)

720mm(28″)

830mm(32.68″)

马鞍内有效长度

－

210mm(8″)

－

210mm(8″)

－

210mm(8″)

最大工件长度

750mm(29″)；1000mm(40″)；1500mm(60″);2000mm(80″)

最大车削长度

650mm(26″)；900mm(35″)；1400mm(55″);1900mm(75″)

主轴中心至床身平面导轨距离

205mm (8″)

250mm (10″)

305mm(12″)

刀架上最大工件回转直径

210mm (8.3″)

300mm (12″)

370mm(14.5″)

主轴孔前端锥度

1：20    90 mm (3.5″)

主轴转速

正转种数

24种

正转转速范围

50Hz： 10－1400 r/min  60Hz：12－1680 r/min

反转种数

12种

反转转速范围

50Hz： 14－1580 r/min  60Hz：17－1896 r/min

主轴孔径

80 mm (3.1″)

进给量
(公制车床）

纵向及横向进给量的种数

各64种

主轴每转刀架的纵向标准进给量

0.11－1.6 mm/r

主轴每转刀架的纵向小进给量

0.028－0.11 mm/r

主轴每转刀架的纵向加大进给量

1.76－6.4 mm/r

进给量

主轴每转刀架的横向标准进给量

0.05－0.8mm/r

主轴每转刀架的横向小进给量

0.014－0.05mm/r

主轴每转刀架的横向加大进给量

0.88－3.2mm/r

项目

机床型号

CA6140B/A

CA6240B/A

CA6150B/A

CA6250B/A

CA6161B/A

CA6261B/A

刀架

纵向的快速移动速度

50Hz：4 m/min     60Hz：4.8 m/min

横向的快速移动速度

50Hz：2 m/min     60Hz：2.4 m/min

车削螺纹范围

公制螺纹种数

44种

公制螺纹范围

1－192 mm

英制螺纹种数

28种

英制螺纹范围

1/2－24

模数螺纹种数

39种

模数螺纹范围

0.25－48 mm

径节螺纹种数

38种

径节螺纹范围

1/2－96

下刀架最大行程

320 mm

420 mm

上刀架最大行程

140 mm

刀架转盘回转角度

±90°

主轴中心线至刀具支承面距离

26 mm

刀杆截面尺寸

25 mm×25 mm

尾座主轴直径

75 mm

尾座主轴最大行程

150 mm

尾座主轴孔锥度

莫氏5号

丝杠螺距

12mm

主电机

型号

Y132M－4左

功率

7.5kW

转速

50Hz：1450 r/ min   60Hz：1740 r/ min

冷却电泵

型号

AYB－25

功率

90 W

流量

25 L/min

溜板快速运动电机

型号

AOS 5634

功率

250 W

转速

50Hz：1360 r/ min   60Hz：1630 r/ min

润滑电机
（带脚踏用）

型号

AO 5624

功率

120 W

转速

50Hz：1500 min/r       60Hz：1800 min/r

主传动三角皮带

型号

B－2134

B－2235

B－2337

根数

4根

润滑泵三角带

型号

Z－1000

根数

1根

项目

机床型号

CA6140B/A

CA6240B/A

CA6150B/A

CA6250B/A

CA6161B/A

CA6261B/A

主机净重kg

最大工件长度

750mm

1990

2060

2180

1000mm

2070

2140

2260

1500mm

2220

2290

2437

2000mm

2570

2640

2787

轮廓尺寸（长×宽×高）mm

最大工件长度

750mm

2418×1000×1270

2418×1037×1315

2418×1130×1370

1000mm

2668×1000×1270

2668×1037×1315

2668×1130×1370

1500mm

3168×1000×1270

3168×1037×1315

3168×1130×1370

2000mm

3668×1000×1270

3668×1037×1315

3668×1130×1370
