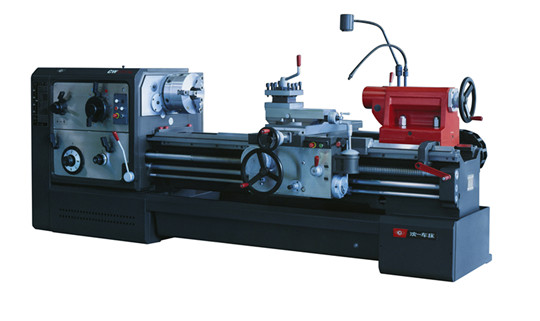

机床简介：

本机床能承担各种车削工作，如车削内外圆柱面，圆锥面以及其它旋转面，车削端面及各种常用螺纹——公制、英制、模数及径节螺纹以及拉削油槽、键槽等工作。在本机床上加工的零件尺寸精度可达到IT6～IT7级，并可获得较小的表面粗糙度。马鞍车床，除能完成上述车削工作外，还特别适用于盘类零件和奇型零件的加工。机床根据配置不同，可以具有手动刹车功能、或具有脚踏刹车功能。操纵方便，刹车灵敏、可靠。

主要参数：

项目

机床型号

CW6180B

CW6180C

CW6280B

CW6280C

床身上最大工件回转直径mm

800

马鞍内最大回转直径mm


1000

马鞍内有效长度mm


310

最大工件长度mm

 1500、3000、4000、5000、6000、8000、11000、14000

最大车削长度mm

普通床身：1350、2850、 3850、4850、5850、7850、10850、13850

马鞍床身：1040、 2540、3540、4540、5540、7540、10540、13540

刀架上最大回转直径mm

480

主轴内孔直径mm

104

130

104

130

主轴

主轴孔前端锥度mm

公制120

公制140

公制120

公制140

顶尖锥度

莫氏5号

级数范围

18种、5.4—720r/min

进给系统

纵、横向进给量种数

各64种

纵向进给量范围1：1

0.1——1.52mm/r

纵向进给量范围16：1

1.6——24.3mm/r

纵向细进给量范围

0.06——0.912mm/r(用交换齿轮)

进给系统

床鞍快速移动速度

4000mm/min

横向进给量是纵向进给量

1/2倍

丝杠螺距

12mm

公制螺纹有效种类

50种

公制螺纹有效范围

1—240mm

英制螺纹有效种数

26种

英制螺纹有效范围

14---1牙/吋

模数螺纹有效种数

53种

模数螺纹有效范围

0.5-120mm

径节螺纹有效种数

24种

径节螺纹有效范围

28-1牙/吋

刀架刀架

主轴中心线到刀具支撑面的垂直距离

33mm

刀具截面尺寸

32×32mm

中刀架的回转角度

±90°

下刀架的最大横向行程

500mm

上刀架的最大行程

200mm

容许的最大切削力PZ

21574N

容许的最大进给力PX

7840N

尾座

尾座套筒的直径

100mm

尾座套筒的行程

250mm

尾座的锥度

莫氏5号

尾座的横向移动量

土15mm

动力系统

主电动机型号

Y160M—4—B3

主电动机功率

11kW（15KW按合同）

主电动机转速

1460r/min

快速电动机型号

NJ12—4（中间法兰盘式）

快速电动机功率

1.1kW

快速电动机转速

1450r/min

冷却系统

冷却电泵型号

YSB-II-20

冷却电泵功率

120W

冷却电泵流量

20L/min

操纵及润滑系统

齿轮泵型号

（逆时针转）CB—B6

齿轮泵排量

6ml/r

齿轮泵压力

2.5MPa

齿轮泵转速

1450r/min
