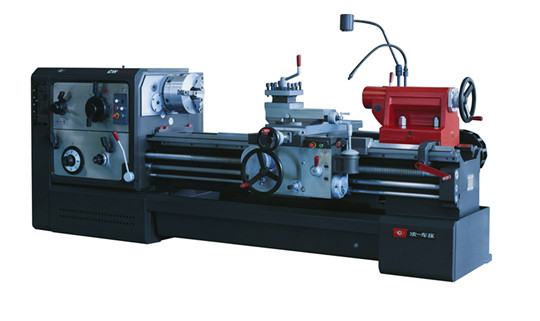

机床简介:
该系列车床床身在宽度侧壁双筋板和内筋板采用箱体和斜筋组合结构,整体刚度比单壁门形筋结构提高三分之一;溜板箱设有快移机构,采用单手柄形象化操作;主轴正反转转换及刹车采用液压控制,配置的手动刹车功能或者脚踏刹车功能操作方便,刹车灵敏,安全可靠;机床结构刚度和传动刚度均较高,精度稳定,并能进行强力切削;床身导轨下滑面采用TSF耐磨镶层结构,运动轻便灵活,寿命长;润滑系统为箱外润滑,提高了加工精度;尾座装有刻度盘和刻线,使用直观;机床外形整体美观,易于擦拭和维护;床头箱内用压力油强制润滑;冷却部件采用水电分离,安全美观。
主要参数:

项目

机床型号

CW61110B

CW61110C

CW62110B

CW62110C

床身上最大工件回转直径mm

1100

马鞍内最大回转直径mm


1300

马鞍内有效长度mm


310

最大工件长度mm

 1500、3000、4000、5000、6000、8000、11000、14000

最大车削长度mm

普通床身:1350、2850、 3850、4850、5850、7850、10850、13850

马鞍床身:1040、 2540、3540、4540、5540、7540、10540、13540

刀架上最大回转直径mm

800

主轴内孔直径mm

104

130

104

130

主轴

主轴孔前端锥度mm

公制120

公制140

公制120

公制140

顶尖锥度

莫氏5号

级数范围

18种、4.8—640r/min

进给系统

纵、横向进给量种数

各64种

纵向进给量范围1:1

0.1——1.52mm/r

纵向进给量范围16:1

1.6——24.3mm/r

纵向细进给量范围

0.05——0.76mm/r(用交换齿轮)

进给系统

床鞍快速移动速度

4000mm/min

横向进给量是纵向进给量

1/2倍

丝杠螺距

12mm

公制螺纹有效种类

50种

公制螺纹有效范围

1—240mm

英制螺纹有效种数

26种

英制螺纹有效范围

14---1牙/吋

模数螺纹有效种数

53种

模数螺纹有效范围

0.5-120mm

径节螺纹有效种数

24种

径节螺纹有效范围

28-1牙/吋

刀架刀架

主轴中心线到刀具支撑面的垂直距离

33mm

刀具截面尺寸

32×32mm

中刀架的回转角度

±90°

下刀架的最大横向行程

500mm

上刀架的最大行程

200mm

容许的最大切削力PZ

21574N

容许的最大进给力PX

7840N

尾座

尾座套筒的直径

100mm

尾座套筒的行程

250mm

尾座的锥度

莫氏5号

尾座的横向移动量

土15mm

动力系统

主电动机型号

Y160M—4—B3

主电动机功率

11kW

主电动机转速

1460r/min

快速电动机型号

NJ12—4(中间法兰盘式)

快速电动机功率

1.1kW

快速电动机转速

1450r/min

冷却系统

冷却电泵型号

YSB-II-20

冷却电泵功率

120W

冷却电泵流量

20L/min

操纵及润滑系统

齿轮泵型号

(逆时针转)CB—B6

齿轮泵排量

6ml/r

齿轮泵压力

2.5MPa

齿轮泵转速

1450r/min

油缸的工作压力

1—1.5MPa
