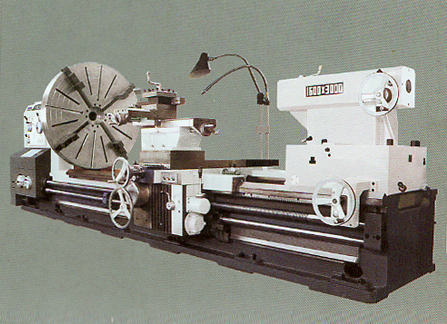

机床简介：
本机床主要是承担各种车削工作。能够车削各种零件的端面、外圆、内孔及公制螺纹、英制螺纹、模数螺纹、径节螺纹等。可用上刀架单独机动车削短的锥度。还可用上刀架与纵进给配合机动车削长锥度。此外还可以承担钻孔、套料、镗孔等工艺。机床功率大、刚性强，可以加工各种黑色金属和有色金属。
本机床上加工的零件尺寸精度可达到IT7级，并可获得较小的表面粗糙度数值。
本机床具有手动刹车功能，或具有脚踏刹车功能。操纵方便、刹车灵敏、可靠。
主要参数：
|
项目 |
机床型号 |
|
|
CW61100B |
||
|
床身上最大回转直径 |
1000mm(39″) |
|
|
最大工件长度（mm） |
3000 |
|
|
最大车削长度（mm） |
2800 |
|
|
主轴中心至床身平面导轨距离 |
500mm |
|
|
刀架上最大工件回转直径 |
610mm(24″) |
|
|
插入主轴孔棒料最大直径： |
121mm(5″) |
|
|
主轴孔直径 |
130mm(5″) |
|
|
主轴孔前端锥度 |
公制140 |
|
|
主轴正转转速种数 |
21种 |
|
|
主轴反转转速种数 |
12种 |
|
|
主轴转速 |
n⑴正转 |
3.15—315r/min |
|
反转 |
3.5—278r/min |
|
|
n⑵正转 |
2—200r/min |
|
|
反转 |
2.24—178r/min |
|
|
主轴每转刀架纵横向进给量种数 |
56种 |
|
|
进给量 |
主轴每转刀架纵向进给量 |
0.10—12mm(0.004″—0.473″) |
|
主轴每转刀架横向进给量 |
0.05—6mm(0.002″—0.236″)（为纵向的1/2） |
|
|
主轴每转上刀架进给量 |
0.025—3mm(0.001″—0.118″)（为纵向的1/4） |
|
|
细进给量（特殊挂轮） |
标准进给量的1/2 |
|
|
车削螺纹范围 |
公制螺纹种数 |
44种 |
|
公制螺纹螺距范围 |
1~120mm |
|
|
英制螺纹种数 |
31种 |
|
|
英制螺纹每吋牙数范围 |
24~1/4牙/吋 |
|
|
模数螺纹种数 |
45种 |
|
|
模数螺纹范围 |
0.5~60mm |
|
|
径节螺纹种数 |
38 |
|
|
径节螺纹范围 |
1/2~56DP |
|
|
英制特殊螺纹（特殊挂轮） |
11.5、19、27牙/吋 |
|
|
刀 架 |
主轴中心至刀具安装基面的垂直距离 |
48mm |
|
刀杆截面尺寸 |
45mm×45mm |
|
|
刀架回转角度 |
±90° |
|
|
床鞍的最大行程 |
2950 |
|
|
下刀架的最大横向行程 |
520mm（20″） |
|
|
上刀架的最大行程 |
300mm（12″） |
|
|
上刀架及下刀架刻度盘每转一格时刀架的行程 |
0.05mm（0.002″） |
|
|
刀架的纵向快速移动速度 |
3740mm/min |
|
|
刀架的横向快速移动速度 |
1870mm/min |
|
|
小刀架快速移动速度 |
935mm/min |
|
|
尾座 |
顶尖套筒直径 |
160mm（6″） |
|
顶尖套筒的最大行程 |
300mm（12″） |
|
|
顶尖套筒锥孔的锥度 |
莫氏圆锥6号 |
|
|
主电机 |
型号 |
Y200L2—6B3 |
|
功率 |
22kW |
|
|
转速 |
970r/min |
|
|
快速电机 |
型号 |
JC021—2 |
|
功率 |
1.5kW |
|
|
转速 |
3000 r/min |
|
|
冷却电泵 |
型号 |
AOB—50 |
|
功率 |
0.12kW |
|
|
流量 |
50 L/min |
|
|
油泵 |
型号 |
CB-B10 |
|
功率 |
120W |
|
|
转速 |
1450 r/min |
|
|
机床两顶尖间最大承重量 |
5000kg |
|
|
机床规格（mm） |
3000 |
|
|
机床总长（mm） |
6100 |
|
|
机床宽度 |
2150mm |
|
|
机床高度 |
CW61100B |
1700mm |
|
净重 |
CW61100B |
10700 |
|
|
