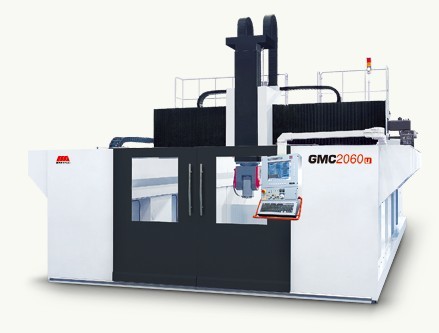

GMC u 系列桥式五轴加工中心
机床简介：
本系列机床总体布局为桥式龙门框架结构。桥梁及工作台固定，刚性好承载大。机床除X、Y、Z直线轴外，还有A、C回转轴，通过五轴控制实现对任意方向孔以及复杂型面进行加工，产品根据市场的需求情况进行柔性变型，满足加工范围大能力强的需求，广泛应用于各行业模具、机座、壳体及大小型箱体类零件的加工。
主要参数：
|
项目
|
单位
|
GMC2040u
|
GMC2060u
|
GMC2580u
|
GMC3060u
|
GMC35100u
|
GMC4080u
|
|
工作台尺寸
|
mm
|
2000*4000
|
2000*6000
|
2500*8000
|
3000*6000
|
3500*10000
|
4000*8000
|
|
工作台承重
|
Kg/㎡
|
5000
|
5000
|
5000
|
5000
|
5000
|
5000
|
|
龙门宽度
|
mm
|
3400
|
3400
|
3680
|
4580
|
5080
|
5780
|
|
滑枕截面
|
mm
|
460*460
|
460*460
|
460*460
|
500*500
|
500*500
|
500*500
|
|
主轴最高转速
|
r/min
|
24000
|
24000
|
24000
|
18000
|
18000
|
15000
|
|
锥孔
|
|
HSK63A
|
HSK63A
|
HSK63A
|
HSK63A
|
HSK63A
|
HSK100A
|
|
主电机功率
|
kw
|
42/55
|
42/55
|
42/55
|
21/27
|
34
|
50/63
|
|
主轴最大扭矩
|
Nm
|
67/87.5
|
67/87.5
|
67/87.5
|
100/130
|
72
|
248/315
|
|
电气总容量
|
KVA
|
100
|
100
|
100
|
120
|
160
|
130
|
|
数控系统
|
|
FIDIAC20
|
FIDIAC20
|
FIDIAC20
|
SIEMENS840DE
|
SIEMENS840DE
|
SIEMENS840DE
|
