一、机床简介
        立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。

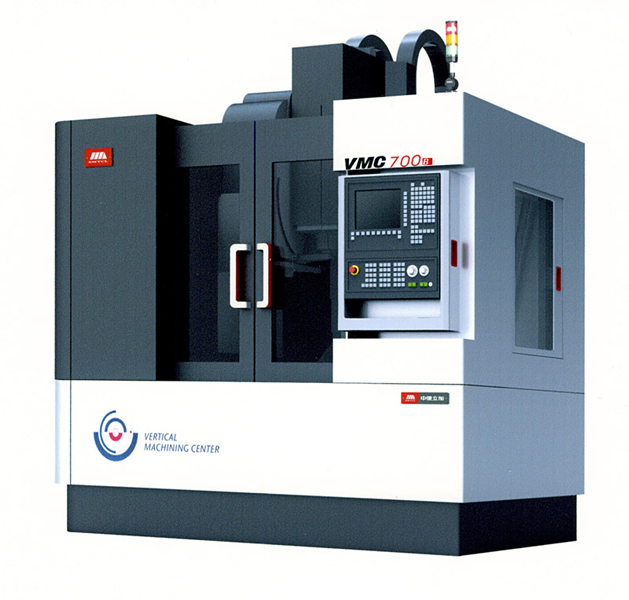

        VMC700B立式加工中心采用机电一体化结构，应用三维设计软件（Pro/E）和有限元分析软件（Ansys）进行优化设计，使机床结构设计更加合理，解决了传统设计无法回避的不足。
二．主要规格及技术参数

产 品 型 号 VMC700B 单位
工作台 工作台尺寸 800×420 mm
允许最大荷重 600 kg
T形槽尺寸 18×3 mm×个
加工
范围 		工作台最大行程- X轴 700 mm
滑座最大行程-  Y轴 440 mm
主轴最大行程 -  Z轴 530 mm
主轴端面至
工作台面距离 		最大 660 mm
最小 130 mm
主  轴 锥孔  (7:24) BT40
转数范围 80～8000 r/min
最大输出扭矩 35.8 N.m
主轴电机功率 7.5/11 kw
主轴传动方式 直联
主轴中心到导轨基面距离 529 mm
刀  具 刀柄型号 MAS403 BT40
拉钉型号 MAS403 BT40-Ⅰ
进给 快速移动 X轴 32 m/min
Y轴 32
Z轴 32
刀库 形式 机械手
选刀方式 双向就近选刀
刀库容量 24 把
最大刀具长度 240 mm
最大刀具重量 7 kg
最大刀盘直径 满刀 φ80 mm
相临空刀 φ150 mm
换刀时间（刀对刀） 2.5 s
机床
定位精度 		  JISB6330 JB/T 8771.4-1998
X 轴 ±0.005/300 0.012 mm
Y 轴 ±0.005/300 0.012 mm
Z 轴 ±0.005/300 0.012 mm
重复
定位精度 		X 轴 ±0.003 0.008 mm
Y 轴 ±0.003 0.008 mm
Z 轴 ±0.003 0.008 mm
主 机 重 量 5600 kg
电气总容量 18 KVA
机床外形尺寸 2400×2050×3000 mm
