一、机床简介
        立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。

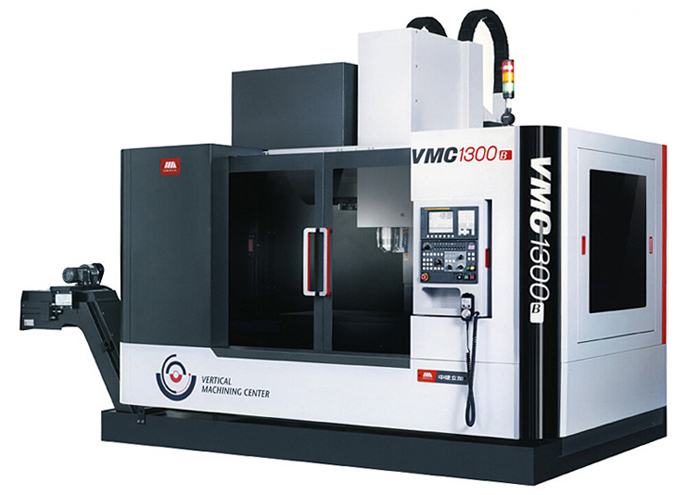

        VMC1300B立式加工中心采用机电一体化结构，应用三维设计软件（Pro/E）和有限元分析软件（Ansys）进行优化设计，使机床结构设计更加合理，解决了传统设计无法回避的不足。
二．主要规格及技术参数

· VMC1300B 单位
工作台 工作台尺寸 1400×700 mm
允许最大荷重 1000 kg
T形槽尺寸 18×5 mm×个
加工
范围 		工作台最大行程- X轴 1300 mm
滑座最大行程-  Y轴 700 mm
主轴最大行程 -  Z轴 700 mm
主轴端面至
工作台面距离 		最大 850 mm
最小 150 mm
主轴中心到导轨基面距离 789 mm
主  轴 锥孔  (7:24) BT50
转数范围 50～6000 r/min
最大输出扭矩 52.5 N.m
主轴电机功率 11/15 kw
主轴传动方式 同步齿型带
刀  具 刀柄型号 MAS403 BT50
拉钉型号 MAS403  BT50-Ⅰ
进给 快速移动 X轴 24 m/min
Y轴 24
Z轴 20
三轴拖动电机功率（X/Y/Z） 2.5/2.5/2.5 kw
  进给速度 1-10000 mm/min
刀库 刀库形式 机械手
选刀方式 双向就近选刀
刀库容量 20 把
最大刀具长度 300 mm
最大刀具重量 15 kg
最大刀盘
直径 		满刀 φ133 mm
相邻空刀 φ250 mm
换刀时间 3.5 s
定位精度   JISB6330 JB/T 8771.4-1998
X 轴 ±0.005/300 0.020 mm
Y 轴 ±0.005/300 0.012 mm
Z 轴 ±0.005/300 0.012 mm
重复定位精度 X 轴 ±0.003 0.012 mm
Y 轴 ±0.003 0.010 mm
Z 轴 ±0.003 0.008 mm
机床重量 11000 kg
电气总容量 25 KVA
机床轮廓尺寸 3500×3233×3361 mm
