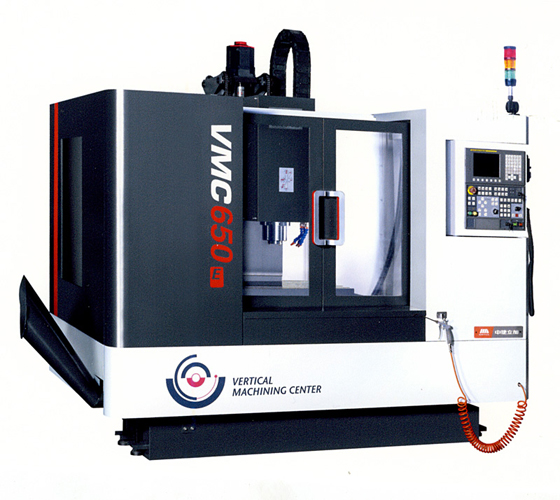

一、机床简介
        立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。
二．主要规格及技术参数

  VMC650E 单位
工作台 工作台尺寸 900×420 mm
允许最大荷重 600 kg
T形槽尺寸 18×3 mm×个
加工
范围 		工作台最大行程- X轴 650 mm
滑座最大行程-  Y轴 400 mm
主轴最大行程 -  Z轴 500 mm
主轴端面至
工作台面距离 		最大 630 mm
最小 130 mm
主轴中心到导轨基面距离 530 mm
主  轴 锥孔  (7:24) BT 40
转数范围 50～8000 r/min
最大输出扭矩 35.8 N.m
主轴电机功率 7.5/11 kw
主轴传动方式 同步齿型带
刀  具 刀柄型号 MAS403 BT40
拉钉型号 MAS403 BT40-Ⅰ
进给 快速移动 X轴 32 m/min
Y轴 32
Z轴 30
  进给速度 1-20000 mm/min
三轴拖动电机功率 1.8/2.5/2.5 kw
刀库 刀库形式 斗笠式
选刀方式 双向就近选刀
刀库容量 16 把
最大刀具长度 200 mm
最大刀具重量 7 kg
最大刀盘
直径 		满刀 φ80 mm
相邻空刀 φ125 mm
换刀时间 7 s
定位精度   JISB6330 JB/T 8771.4-1998
X轴 ±0.005/300 0.020 mm
Y轴 ±0.005/300 0.015 mm
Z轴 ±0.005/300 0.015 mm
重复定
位精度 		X轴 ±0.003 0.012 mm
Y轴 ±0.003 0.010 mm
Z轴 ±0.003 0.010 mm
机床重量 5000 kg
电气总容量 18 KVA
机床轮廓尺寸 2650×2400×2600 mm
