一、机床简介
        立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。

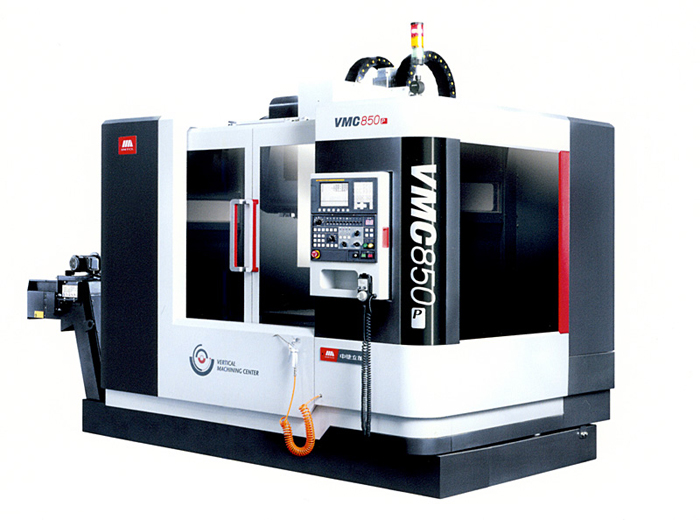

        VMC850P立式加工中心采用机电一体化结构，应用三维设计软件（Pro/E）和有限元分析软件（Ansys）进行优化设计，使机床结构设计更加合理，解决了传统设计无法回避的不足。

二．主要规格及技术参数

产 品 型 号 VMC850P 单位
工作台 工作台尺寸 1000×500 mm
允许最大荷重 600 kg
T形槽尺寸 18×5 mm×个
加工
范围 		工作台最大行程- X轴 850 mm
滑座最大行程-  Y轴 520 mm
主轴最大行程 -  Z轴 550 mm
主轴端面至
工作台面距离 		最大 700 mm
最小 150 mm
主轴中心到导轨基面距离 600 mm
主  轴 锥孔  (7:24) BT 40
转数范围 50～8000 r/min
最大输出扭矩 47.7 N.m
主轴电机功率 7.5/11 kw
主轴传动方式 同步齿型带
刀  具 刀柄型号 MAS403 BT40
拉钉型号 MAS403 BT40-Ⅰ
进给 快速移动 X轴 36 m/min
Y轴 36
Z轴 36
三轴拖动电机功率（X/Y/Z） 3/4/7 kw
进给速度 1-20000 mm/min
刀库 刀库形式 机械手
选刀方式 双向就近选刀
刀库容量 24 把
最大刀具长度 300 mm
最大刀具重量 7 kg
最大刀盘
直径 		满刀 φ80 mm
相邻空刀 φ150 mm
换刀时间 2.5 s
定位精度   JISB6330 JB/T 8771.4-1998
X轴 ±0.005/300 0.016 mm
Y轴 ±0.005/300 0.012 mm
Z轴 ±0.005/300 0.012 mm
重复定
位精度 		X轴 ±0.003 0.010 mm
Y轴 ±0.003 0.008 mm
Z轴 ±0.003 0.008 mm
机床重量 7800 kg
电气总容量 25 KVA
机床轮廓尺寸 2840×2565×2944 mm
