一、机床简介
立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件,可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面,斜面的精确加工,加工实现程序化,缩短了生产周期,从而使用户获得良好的经济效益。

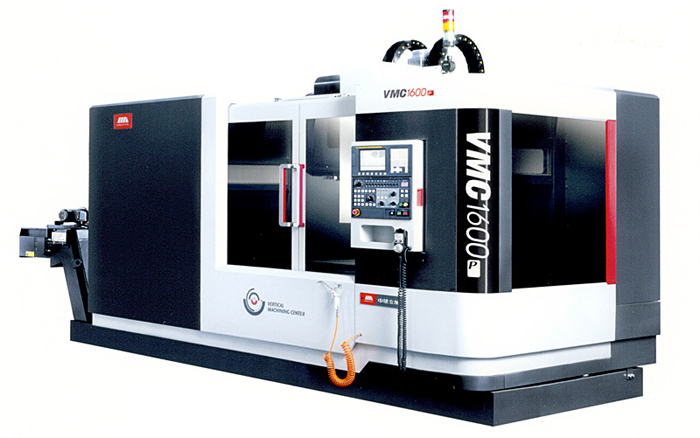

VMC1600P立式加工中心采用机电一体化结构,应用三维设计软件(Pro/E)和有限元分析软件(Ansys)进行优化设计,使机床结构设计更加合理,解决了传统设计无法回避的不足。
二.主要规格及技术参数
· | VMC1600P | 单位 | ||||
工作台 | 工作台尺寸 | 1700×800 | mm | |||
允许最大荷重 | 2000 | kg | ||||
T形槽尺寸 | 22×5 | mm×个 | ||||
加工 范围 |
工作台最大行程- X轴 | 1600 | mm | |||
滑座最大行程- Y轴 | 800 | mm | ||||
主轴最大行程 - Z轴 | 800 | mm | ||||
主轴端面至 工作台面距离 |
最大 | 1000 | mm | |||
最小 | 200 | mm | ||||
主轴中心到导轨基面距离 | 940 | mm | ||||
主 轴 | 锥孔 (7:24) | BT50 | ||||
转数范围 | 50~6000 | r/min | ||||
最大输出扭矩 | 95.4 | N.m | ||||
主轴电机功率 | 15/18.5 | kw | ||||
主轴传动方式 | 同步齿型带 | |||||
刀 具 | 刀柄型号 | MAS403 BT50 | ||||
拉钉型号 | MAS403 BT50-Ⅰ | |||||
进给 | 快速移动 | X轴 | 18 | m/min | ||
Y轴 | 18 | |||||
Z轴 | 18 | |||||
三轴拖动电机功率(X/Y/Z) | 4/4/7 | kw | ||||
进给速度 | 1-10000 | mm/min | ||||
刀库 | 刀库形式 | 机械手 | ||||
选刀方式 | 双向就近选刀 | |||||
刀库容量 | 20 | 把 | ||||
最大刀具长度 | 300 | mm | ||||
最大刀具重量 | 15 | kg | ||||
最大刀盘 直径 |
满刀 | φ133 | mm | |||
相邻空刀 | φ250 | mm | ||||
换刀时间 | 3.5 | s | ||||
定位精度 | JISB6330 | JB/T 8771.4-1998 | ||||
X 轴 | ±0.005/300 | 0.020 | mm | |||
Y 轴 | ±0.005/300 | 0.012 | mm | |||
Z 轴 | ±0.005/300 | 0.012 | mm | |||
重复定位精度 | X 轴 | ±0.003 | 0.012 | mm | ||
Y 轴 | ±0.003 | 0.008 | mm | |||
Z 轴 | ±0.003 | 0.008 | mm | |||
机床重量 | 15000 | kg | ||||
电气总容量 | 37 | KVA | ||||
机床轮廓尺寸 | 4300×3500×3910 | mm |
