一、机床简介

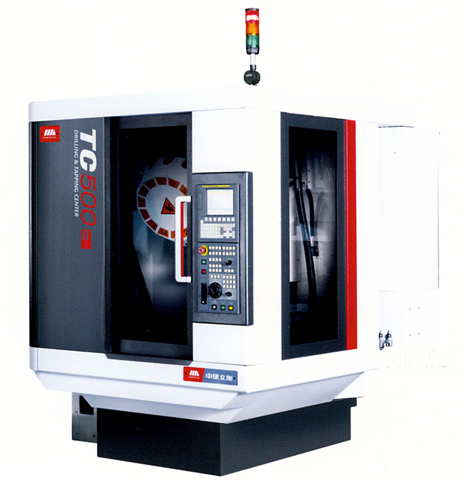

        TC500R立式钻攻中心可进行钻孔、攻丝和铣削等加工，也可进行连续平滑的曲线加工，具有高速度、高精度和高效率。
二、主要规格及技术参数

      产 品 型 号 TC500R 单位
工作台 工作台尺寸 650X400 mm
允许最大荷重 250 kg
T形槽尺寸(数量×宽) 3X14 个x mm
工作范围 工作台最大行程(X轴) 500 mm
滑座最大行程(Y轴) 400 mm
主轴箱最大行程(Z轴) 300 mm
主轴鼻端至工作台面尺寸 250-550 mm
主 轴 锥孔(7:24) BT30
转数范围 10000 r/min
主轴电机功率 3.7 KW
主轴电机扭矩 17.7 N.m
进 给 快速移动  X轴 48 m/min
Y轴 48
Z轴 36
切削进给速度 30000 mm/min
三轴拖动电机功率（X/Y/Z） 1.2/1.2/1.2 KW
刀库 形式 转塔式
选刀方式 双向就近选刀
刀库容量 14 把
最大刀具长度 250 mm
最大刀具重量 2.5 kg
最大刀盘直径 满刀 Φ80 mm
相临空刀 Φ125 mm
换刀时间（刀对刀） 1.8 s
定位精度   JISB6330 JB/T 8771.4-1998
X轴 ±0.005/300 0.010 mm
Y轴 ±0.005/300 0.010
Z轴 ±0.005/300 0.010
重复定位精度 X轴 ±0.003 0.008
Y轴 ±0.003 0.008
Z轴 ±0.003 0.008
机床轮廓
尺寸及重量 		主机尺寸 2150×1650×2900 mm
  主机重量 2200 kg
