一、机床简介

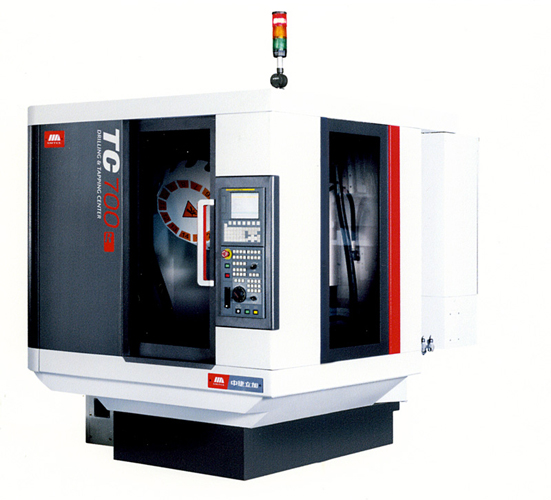

TC700R立式钻攻中心可进行钻孔、攻丝和铣削等加工,也可进行连续平滑的曲线加工,具有高速度、高精度和高效率。
二、主要规格及技术参数
产 品 型 号 | TC700R | 单位 | ||||
工作台 | 工作台尺寸 | 850X410 | mm | |||
允许最大荷重 | 250 | kg | ||||
T形槽尺寸(数量×宽) | 3X14 | 个×mm | ||||
工作范围 | 工作台最大行程(X轴) | 700 | mm | |||
滑座最大行程(Y轴) | 400 | mm | ||||
主轴箱最大行程(Z轴) | 300 | mm | ||||
主轴鼻端至工作台面尺寸 | 250-550 | mm | ||||
主 轴 | 锥孔(7:24) | BT30 | ||||
转数范围 | 10000 | r/min | ||||
主轴电机功率 | 3.7 | KW | ||||
主轴电机扭矩 | 17.7 | N.m | ||||
进 给 | 快速移动 | X轴 | 48 | m/min | ||
Y轴 | 48 | |||||
Z轴 | 36 | |||||
切削进给速度 | 30000 | mm/min | ||||
三轴拖动电机功率(X/Y/Z) | 1.2/1.2/1.2 | KW | ||||
刀库 | 形式 | 转塔式 | ||||
选刀方式 | 双向就近选刀 | |||||
刀库容量 | 14 | 把 | ||||
最大刀具长度 | 250 | mm | ||||
最大刀具重量 | 2.5 | kg | ||||
最大刀盘直径 | 满刀 | Φ80 | mm | |||
相临空刀 | Φ125 | mm | ||||
换刀时间(刀对刀) | 1.8 | s | ||||
定位精度 | JISB6330 | JB/T 8771.4-1998 | ||||
X轴 | ±0.005/300 | 0.010 | mm | |||
Y轴 |
±0.005/300 |
0.010 | ||||
Z轴 |
±0.005/300 |
0.010 | ||||
重复定位精度 | X轴 | ±0.003 | 0.008 | |||
Y轴 | ±0.003 | 0.008 | ||||
Z轴 | ±0.003 | 0.008 | ||||
机床轮廓 尺寸及重量 |
主机尺寸 | 2150×2150×2900 | mm | |||
主机重量 | 2400 | kg |
