一、机床简介
        立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。

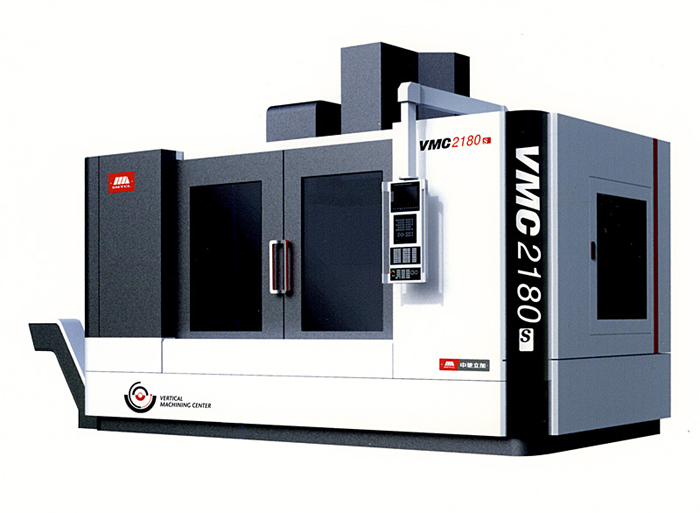

        VMC2180S立式加工中心采用机电一体化结构，应用三维设计软件（Pro/E）和有限元分析软件（Ansys）进行优化设计，使机床结构设计更加合理，解决了传统设计无法回避的不足。
二、主要规格及技术参数

产 品 型 号 VMC2180S 单位
工作台 工作台尺寸 800×2000
(外形940×2160) 		mm
允许最大荷重 3000 kg
T形槽尺寸 22×5 mm×个
加工
范围 		工作台最大行程- X轴 2100 mm
滑座最大行程-  Y轴 800 mm
主轴最大行程 -  Z轴 850 mm
主轴端面至
工作台面距离 		最大 1050 mm
最小 200 mm
主  轴 锥孔  (7:24) BT50
转数范围 20～4500 r/min
最大输出扭矩 560 N.m
主轴电机功率 22/26 kw
主轴轴向抗力 12250 N
主轴中心到立柱导轨面距离 1040 mm
进给 进给速度 1-4000 mm/min
快速移动 X轴 15 m/min
Y轴 15
Z轴 10
三轴拖动电机（X/Y/Z） 6/6/7 kw
刀库 刀库形式 链式
刀库容量 32 把
最大刀具长度 350 mm
最大刀具重量 15 kg
最大刀盘直径 满刀 φ125 mm
相邻空刀 φ190 mm
换刀时间(刀对刀) 3.5 s
机床定位精度   JISB6330 JB/T 8771.4-1998
X 轴 ±0.008/300 0.022 mm
Y 轴 ±0.008/300 0.016
Z 轴 ±0.008/300 0.020
重复定位精度 X 轴 ±0.005 0.013 mm
Y 轴 ±0.005 0.012
Z 轴 ±0.005 0.012
电气总容量 50 KVA
主 机 重 量 28000 kg
机床外形尺寸 7075X4350X4372 mm
